DB-760B  中级电工、电拖实训考核装置(柜式)

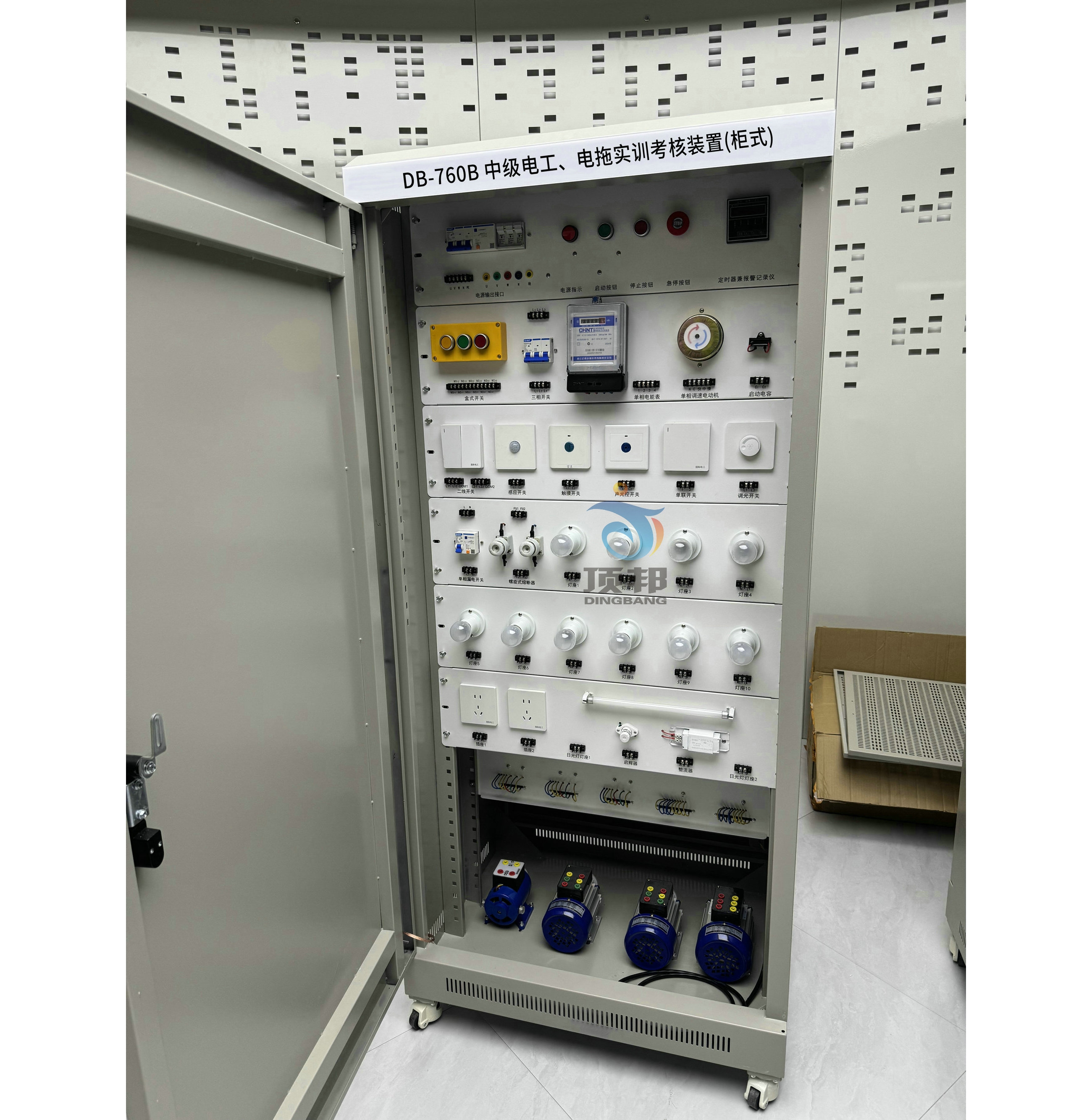

 电工考核柜" src="/uploads/ueditor/20240328/1-24032Q15F1129.jpg" style="padding: 0px; margin: 0px; border: none; width: 680px; height: 383px;"/>

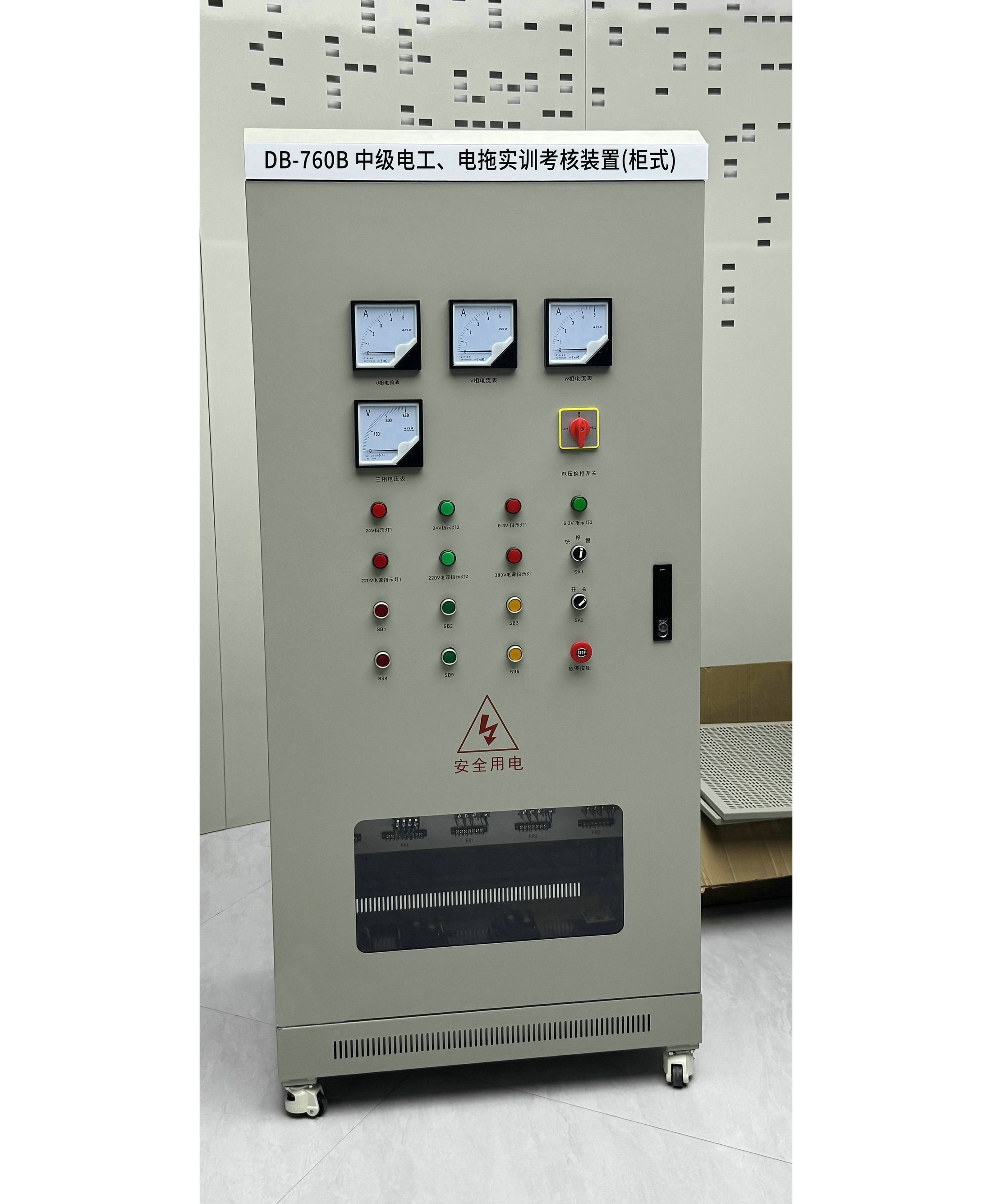

电力拖动考核柜

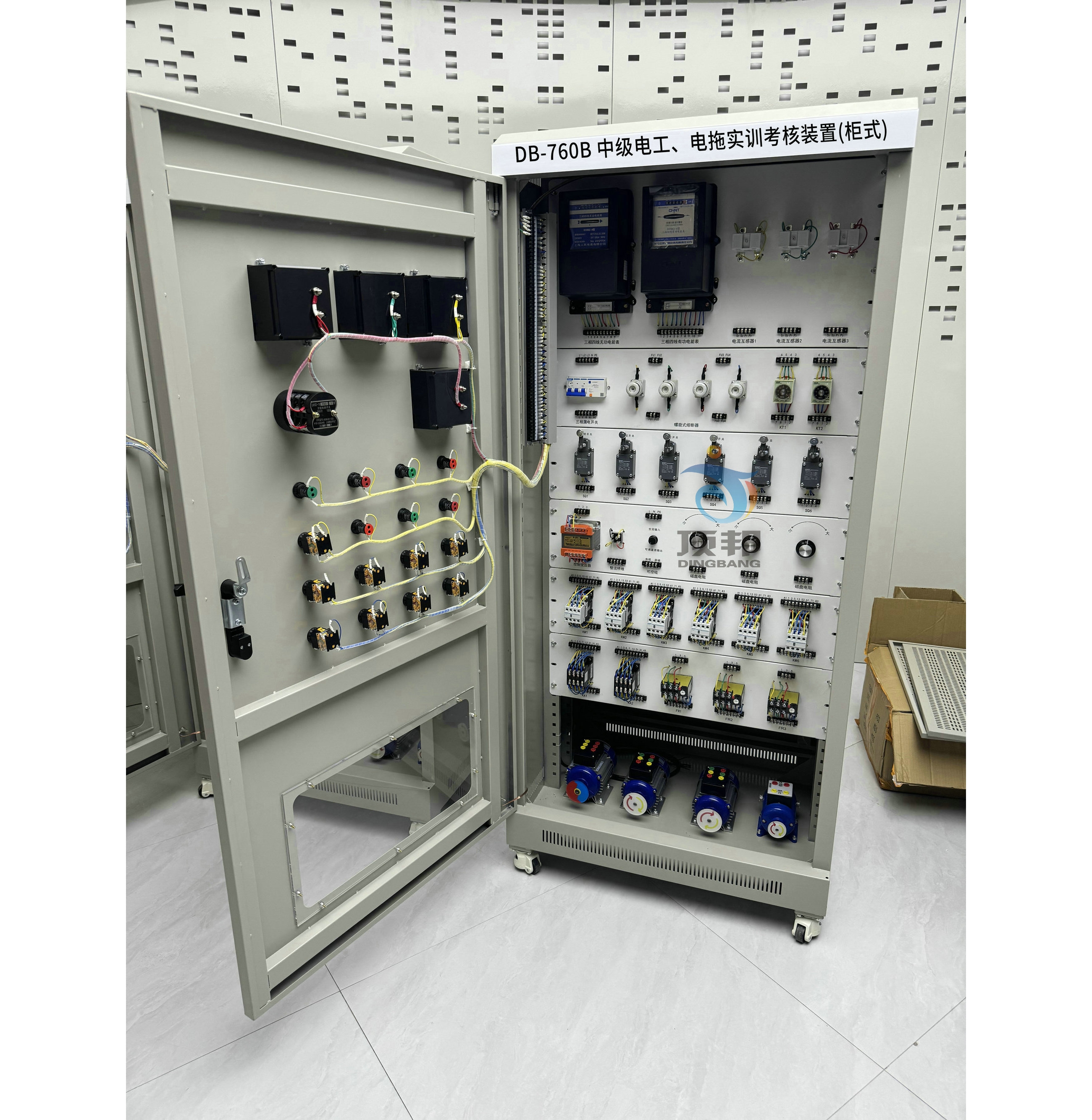

电工实训考核柜

一、产品特点:
   中级电工.电拖实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求,根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能电工电拖考核柜。中级电工柜以标准的电气控制柜为主柜,利用柜体的双面空间,布置电器及配套实验器材,能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目,该电工、电拖实训考核装置坚持理论联系实际的原则,突出技能训练,注重针对性、实用性、科学性,经全国多家职业技能训练中心、职校、技校使用证明,该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,维修电工考核柜各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实验,有效降低材料消耗,延长使用寿命。该套设备适用于各劳动职业技能鉴定部门,同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
二、结构及电器配置:
  中级电工.电拖实训考核装置按标准电气控制柜设计制造规格,充分利用双面位置,电工电拖考核柜柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等,为了延长电器使用寿命,各电器的接点都与接线端子相连,再由接线端子与被控制电气连接。
三、主要技术参数:
1、输入电源:电压AC380V±5%,电流5A。
2、外形尺寸:700mm×500mm×1700mm
3、设备重量:230Kg
四、实验操作项目:

1.触摸开关控制白炽灯电路;
2.白炽灯控制电路;
3.人体感应开关控制楼梯白炽灯电路;
4.声控开关控制楼梯白炽灯电路;
5.日光灯控制电路;
6.单相电度表直接安装电路;
7.单相电度表间接安装电路;
8.单相电动机控制电路;
9.并励直流电动机调磁调速电路;
10.并励直流电动机电枢回路串电阻调速电路;
11.并励直流电动机电枢回路串电阻二级起动
控制电路;
12.并励直流电动机电枢反接法正反转控制电路;
13.电流互感器与电流表配用接线电路;
14.电压表、电流表安装电路;
15.三相四线有功电度表直接安装电路;
16.三相四线有功电度表间接安装电路;
17.三相四线无功电度表直接安装电路;
18.三相四线无功电度表间接安装电路;
19.一台电流互感器用于单相回路的接线电路;
20.两台电流互感器接成不完全星形接线电路;
21.三台电流互感器接成星形接线电路;
22.两台电流互感器差接接线电路;
23.三台电流互感器接成三角形接线电路;
24.万能转换开关和电压表测量三相电压接线电路;
25.异步电动机点动控制电路;
26.异步电动机自锁控制电路;
27.具有过载保护自锁控制电路;
28.异步电动机单向点动、起动控制电路;
29.异步电动机两地控制电路;
30.异步电动机联锁正反转控制电路;
31.正反转点动、起动控制电路;
32.双重联锁正反转控制电路;
33.自动往返控制电路;
34.位置开关作自动停止正反转起动控制电路;
35.带有点动的自动往返控制电路;
36.异步电动机星、三角控制电路;
37.接触器控制星、三角控制电路;
38.串电阻降压起动控制电路;
39.异步电动机反接制动控制电路;
40.异步电动机能耗制动控制电路;
41.双速电动机的切换运行控制电路;
42.手动顺序起动控制电路;
43.自动顺序起动控制电路;
44.C620-1型车床控制电路;
45.电动葫芦 电气控制电路;
46.Y3150型滚齿机控制电路;

……自由设计项目。
注:本装置配备2台三相异步电动机(180W),一台双速三相异步电动机(180W),一台直流电动机(180W)。

中级电工、电拖实训考核装置(柜式)每台配置清单



一.电工部分



序号

名称

数量

单位

备注

1

日光灯实训组件

1


2

彩色灯泡及灯座

10


3

单线开关

1


4

二线开关

1


5

单相漏电开关

1


6

三相开关

1


7

调光开关

1


8

触摸延时开关

1


9

人体感应自动开关

1


10

声光控延时开关

1


11

盒式开关

1


12

插座

2


13

螺旋式溶断器

2


14

4uF电容

1


15

单相电度表

1


16

单相交流电机

1


二.电拖部分



序号

型号

名称

数量

单位

备注

1

D247LE﹣32

三相漏电开关

1

正泰

2


电流互感器

3

正泰

3

DT862﹣4

三相四线有功电能表

1

正泰

4

DX862﹣4

三相四线无功电能表

1

正泰

5

CJX2﹣0901

交流接触器

6

正泰

6

JZ7﹣44

中间继电器

2

正泰

7

JR36﹣20

热继电器

3

正泰

8


螺旋式熔断器

4

正泰

9

YBLX﹣19/21

行程开关

6

正泰

10

ST3

电子式时间继电器

2

SUNWORLD

11


桥堆

1


12

200KVA

变压器

1

德力西

13


可控硅

1


14

1K/100W

可调瓷盘

3

德力西

15

380(△)180W

鼠笼式三相异步电机
(带离心开关)

1


16


双速异步电机

1


17

50W/220V

直流并励电动机

1


三.控制面板部分



序号

型号

名称

数量

单位

备注

1

6L2

交流电压表 450V

1

精华

2

6L2

交流电流表 30A

3

精华

3


指示灯

7

正泰

4


控制按钮

8

正泰

5


转换开关

1

长江


电工考核柜最新产品

友情提示

您只要致电:021-36334717(徐经理)

我们可以解答 中级电工、电拖实训考核装置(柜式) 的相关疑问!

我们可以帮您推荐符合您要求的 中级电工、电拖实训考核装置(柜式) 相关产品!

找不到所需产品?请点击 产品导航页
